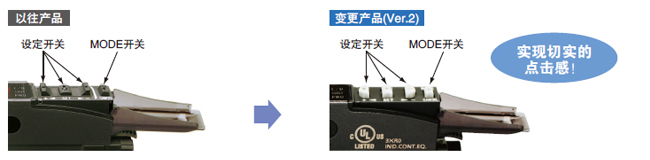

操作開關的操作性 、辨識性提高
操作開關(設定開關及MODE開關)已變更為易于按壓的機構。此外，操作開關的顏色從黑色變?yōu)闇\灰，提高
了在昏暗場所的辨識性。

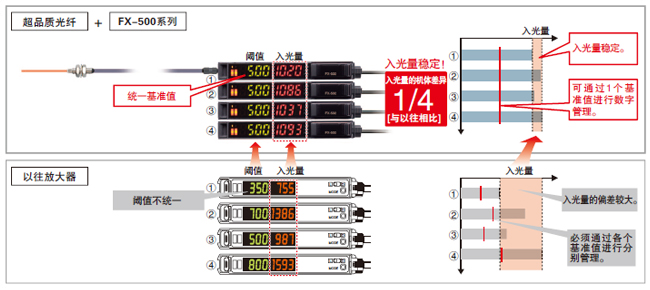

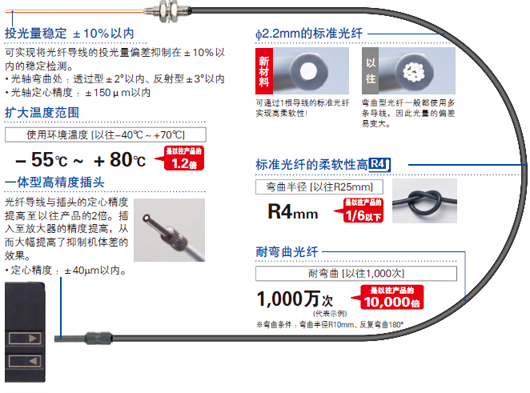

減少光纖傳感器的機體差 不一樣的穩定感！
FX-500系列通過與超品質光纖間的組合，將入光量的機體差減少至了以往的1/4。
即使更換放大器后也會顯示近似值，可實現真正的數字管理。
超越標準光纖常識的品質！超高品質的光纖誕生了。
本公司工廠的新工法與「生產制造」的品質管理系統。采用新材質的光纖頭。大幅提升光纖的基本性能！
高速響應的25μs
配備傳感發動機「SENTRION」的FX-500 Ver.2，通過業內最快的高速反應進一步提高了生產力。
 |
| 即使是適用需告訴反應小徑光纖的小型工件檢測時，無論是否高速化，都可按照大于以往最快速模式的檢測距離進行適用。 |
|

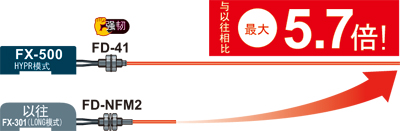

配備實現長距離傳感的HYPR模式
最大為以往產品的5.7倍。特別是使用超高精度檢測的小徑光纖，實現了長距離檢測。
 |
| 反射型傳感FD-NFM2是以往產品的5.7倍。 |
|
※2009年9月本公司調查結果
減小應差，敏銳檢測，不同的敏銳度！
搭載檢測核心部件【SENTRION】和徹底的S/N比提高，能檢測出以往檢測不出來的細微的光的變化。
■遠距離也可檢測出光量差很小的工件[H-02模式] |
![遠距離也可檢測出光量差很小的工件[H-02模式]](/uploads/20180626/FX-500/pic07.jpg) |
|
避免飽和，實現敏銳的檢測 [H-01模式]
|
![避免飽和，實現敏銳的檢測 [H-01模式]](/uploads/20180626/FX-500/pic08.jpg) |
|

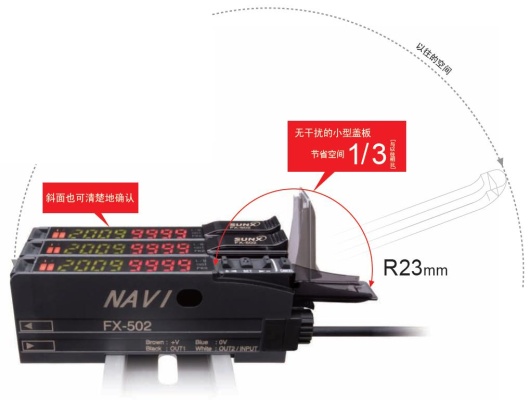

視野開闊的平板顯示器
大屏幕、高對比度的高亮度7段顯示器不帶保護罩，多個視角都可進行清晰查看。 |
 |
|

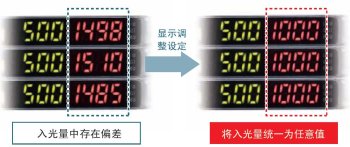

為了容易理解，將入光量調整設定，統一表示
通過顯示調整設定的使用，可補正任意顯示的值。
數臺在同一條件下檢測為有效。
長期短期都可以穩定檢測
穩定的投光量
本公司在行業內率先配備的「4元素發光二極體」可實現穩定的投光量，如今已成為了業界的標準規格。FX-500 Ver.2系列也延用了該二極體和可在接通電源等情況下獲得短期穩定性的「APC(Auto PowerControl」電路”。
設定基準值追蹤周期
為追蹤長期的環境變化(灰塵等)引起的光量變化，可按照任意周期確認入光量，并自動對基準值進行重新設定。從而有助于實現長期的穩定檢測及減少維護工時。
最適用于預防保護 自診斷輸出[FX-502(P) / FX-505(P)-C2]
FX-502(P)/FX-505(P)-C2可將輸出2設定為自我診斷輸出。教導輸出1的基準值時，輸出2聯動，改變?nèi)我庠O(shè)定的剩余基準值而進行設定?？蓹z測光纖的彎折，以及灰塵等造成的臟污導致光量降低，并以警報形式予以輸出。
■檢測光量降低(在灰塵較多的環境下使用) |
 |
| 在基準值追蹤功能中增加自診斷功能，切實有效。 |
|

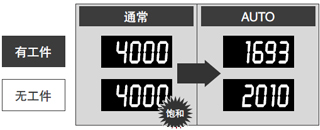

穩定檢測與ECO兼?zhèn)?，投光動力＆增益設定
光過強而飽和時，無需改變放大器的反應時間即可自動(AUTO)將投光量調整為恰當?shù)墓饬?。由此，可通過最佳的S/N比實現穩定檢測及減少投光電流的節能效果。
■檢測透明薄板 |
|---|
 |
| 備有自動模式(AUTO)和3級手動模式(3級：H/M/L[可微調])。 |
|
|
內置各種控制功能 無需控制器，有效節省配線、降低成本 ■配備邏輯運算功能

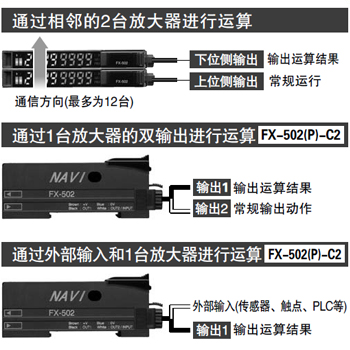

■配備邏輯運算功能
|
|
僅通過光纖傳感器即可進行3個邏輯運算( AND 、OR 、XOR)，并可對輸出1選擇3個運算對象。無需專用控制器，即可節省配線與削減成本。
|
■配備5種定時器功能
僅通過光纖傳感器即可執行多種定時
器控制。
 |
定時器時間 : 約0.05ms～32s
接通·斷開延遲、接通延遲·ONE SHOT僅輸出1配備。 |
|
監控電流輸出型上市[FX-505(P)-C2]
可對入光量的數值輸出4～20mA的模擬電流，因此
可對檢測物體進行監控。
|
|
■檢測薄膜及薄板材料的彎曲 |
|---|
 |
| 可將彎曲當做光的變化量進行監控。 |
|
通過8個數據庫實現流暢的工序更換
將可把放大器的設定條件存至本體存儲器的數據庫
增至8個?？杀４?、加載設定條件，因此可在生產多
品種的生產現場減少換產作業。
通過基于外部輸入的遠程操作，提高作業效率[FX-502(P) /FX-505(P)-C2]
可將輸出2切換為外部輸入※。通過PLC等外部信號進行動作，從而提高作業效率。
※FX-502(P)通過將外部輸入切換為輸出2進行使用。
■可以通過外部輸入的功能
| 全自動/限位/2點修正 |
顯示調整設定 |
| 數據庫的加載/保存 |
邏輯演算(僅限本機) |
| 停止投光 |
復制功能的鎖定(僅限本機) |

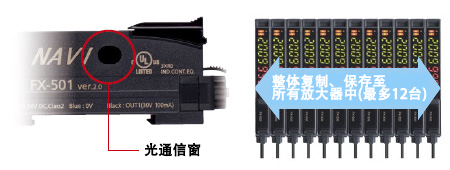

通過光通信功能進行整體調整
可通過光通信功能，將當前設定的數據整體復制并保存至連接于右側的所有放大器。由此，可在換產及更換放大器時順暢進行靈敏度調整等作業。

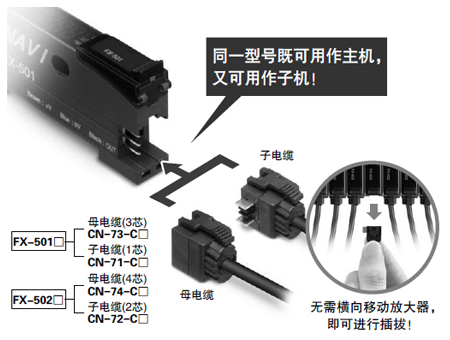

無主機、子機之分
放大器本體無主機、子機之分。母電纜與子電纜區分
使用。從而可減少放大器庫存管理的工時與成本。

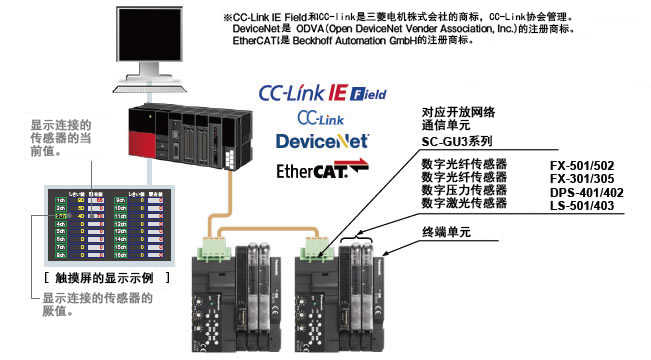

可進行網絡通信
通過對應開放網絡的通信單元SC-GU3系列を可以連接至開放網絡CC-Link IE Field／CC-Link／DeviceNet／EtherCAT。PLC、電腦等監控儀器都可以進行連接設置。
2014年12月 電纜型數字光纖傳感器FX-501-C2
